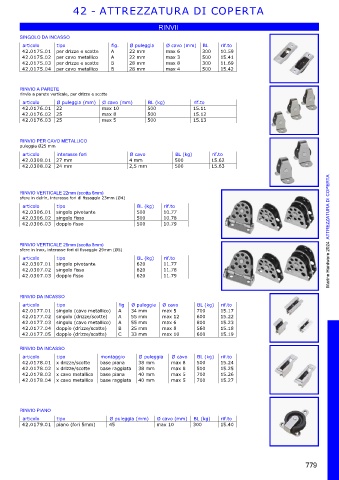

Page 25 - Attrezzatura di coperta Marine Hardware 2024

42 - ATTREZZATURA DI COPERTA

RINVII
SINGOLO DA INCASSO
articolo tipo fig. Ø puleggia Ø cavo (mm) BL rif.to
42.0175.01 per drizze e scotte A 22 mm max 6 300 10.59
42.0175.02 per cavo metallico A 22 mm max 3 500 15.41
42.0175.03 per drizze e scotte B 28 mm max 8 300 11.69
42.0175.04 per cavo metallico B 28 mm max 4 500 15.42

RINVIO A PARETE
rinvio a parete verticale, per drizze e scotte
articolo Ø puleggia (mm) Ø cavo (mm) BL (kg) rif.to
42.0176.01 22 max 10 500 15.11
42.0176.02 25 max 8 500 15.12
42.0176.03 25 max 5 500 15.13

RINVIO PER CAVO METALLICO
puleggia Ø25 mm
articolo interasse fori Ø cavo BL (kg) rif.to
42.0308.01 27 mm 4 mm 500 15.62
42.0308.02 24 mm 2,5 mm 500 15.63
ATTREZZATURA DI COPERTA

RINVIO VERTICALE 22mm (scotta 6mm)
sfere in delrin, interasse fori di fissaggio 23mm (Ø4)
articolo tipo BL (kg) rif.to
42.0306.01 singolo pivotante 500 10.77
42.0306.02 singolo fisso 500 10.78
42.0306.03 doppio fisso 500 10.79

RINVIO VERTICALE 28mm (scotta 8mm)
sfere in inox, interasse fori di fissaggio 29mm (Ø5)
articolo tipo BL (kg) rif.to
42.0307.01 singolo pivotante 620 11.77 Marine Hardware 2024
42.0307.02 singolo fisso 620 11.78
42.0307.03 doppio fisso 620 11.79

RINVIO DA INCASSO
articolo tipo fig Ø puleggia Ø cavo BL (kg) rif.to
42.0177.01 singolo (cavo metallico) A 34 mm max 5 700 15.17
42.0177.02 singolo (drizze/scotte) A 55 mm max 12 600 15.22
42.0177.03 singolo (cavo metallico) A 55 mm max 6 800 15.23
42.0177.04 doppio (drizze/scotte) B 25 mm max 8 560 15.18
42.0177.05 doppio (drizze/scotte) C 33 mm max 10 600 15.19

RINVIO DA INCASSO
articolo tipo montaggio Ø puleggia Ø cavo BL (kg) rif.to
42.0178.01 x drizze/scotte base piana 38 mm max 8 500 15.24
42.0178.02 x drizze/scotte base raggiata 38 mm max 8 500 15.25
42.0178.03 x cavo metallico base piana 40 mm max 5 700 15.26
42.0178.04 x cavo metallico base raggiata 40 mm max 5 700 15.27

RINVIO PIANO
articolo tipo Ø puleggia (mm) Ø cavo (mm) BL (kg) rif.to
42.0179.01 piano (fori 5mm) 45 max 10 300 15.40

779
